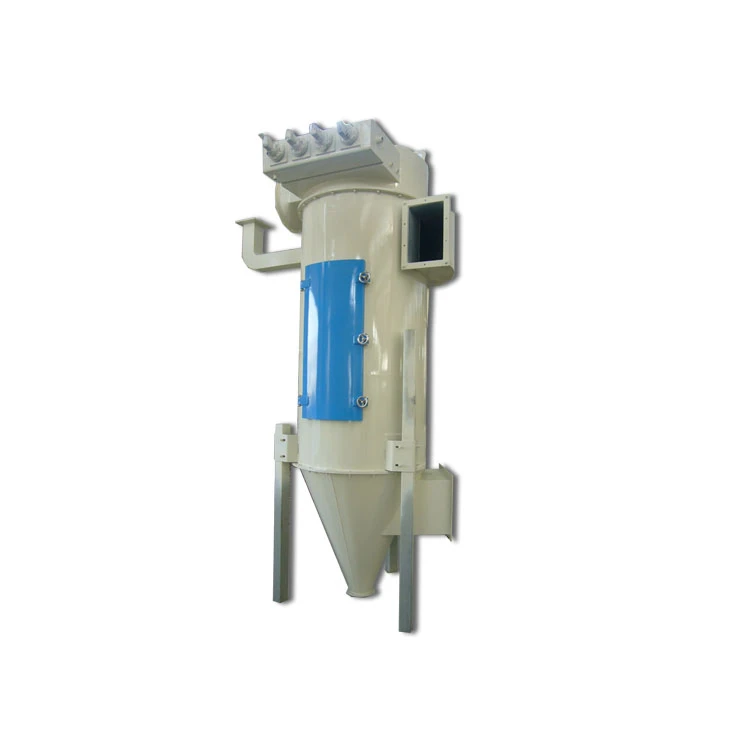

TBLMY zberač prachu

Systém zberača prachu

TBLMY Vysokotlakový prúdový filtračný zberač prachu

Vlastnosti: S plochými filtračnými obálkami, kompaktnou štruktúrou a malou stopou.

Použitie: Zber prachu na dopravných zariadeniach.

Pracovný tlak vzduchu: 0,2-0,4 MPa

Filtračná plocha (voliteľná): 5,6 m², 10,5 m², 17,5 m², 25,2 m², 36,4 m², 53,2 m², 75,6 m², 109,2 m².

Aplikácia a prispôsobivosť

TBLMy Jet Filter Dust Collector patrí do vrecúška, nízkotlakového spätného vzduchu, impulzného zberača prachu, ktorý sa vyznačuje spoľahlivým výkonom, vysoko účinným zberom prachu, nízkou koncentráciou vypúšťania, jednoduchou obsluhou a údržbou. Je použiteľná na kontrolu prachu v priemyselných odvetviach spracovania obilnín a krmív, strojov, hutníckych, stavebných materiálov a cementu a čistenia alebo recyklácie prachu a filtrovania pneumatických dopravných alebo aspiračných potrubí.

Funkcie

Tento produkt je vybavený cyklónovým zberačom prachu. Vzduch obsahujúci prach vstupuje tangenciálne do krabice a je oddelený otáčaním; veľký prach sa najprv usadí, malý prach sa filtruje cez filtračný rukáv, aby sa zlepšila životnosť rukáva;

Na zlepšenie prevádzkového prostredia a efektívnosti práce sa uplatňuje mechanizmus rýchlej montáže a demontáže vyrobený s patentovou technológiou pre látkové objímky;

Solenoidový ventil typu TDFD sa prijíma na jednoduchú montáž a demontáž a na to je možné realizovať jeden solenoidový ventil, ktorý postrieka niekoľko rukávov naraz;

Pre túto viacokruhovú reguláciu s dobrou nastaviteľnosťou, presnosťou a stabilným výkonom je možné realizovať nástroj na reguláciu impulzov typu TKZM.

K dispozícii sú kužeľové spodné a ploché spodné mechanizmy vypúšťania prachu, aby sa optimalizoval mechanizmus vypúšťania prachu s plochým dnom.

Vstupné napätie solenoidového ventilu: DC 24 V, prúd: 0,8 A ~ 1A, pracovné prostredie: -10 ° C ~ 50 ° C, relatívna vlhkosť ≤85%, pracovné médiá: čistý vzduch, pracovný tlak zdroja vzduchu: 0,5 MPa ~ 0,7Mpa.

Pracovné napätie vzduchového uzáveru musí byť AC 380 (1±5 %) V a materiál sa nesmie miešať s nečistotami z vlákien a veľkými pevnými látkami.

Tlak zdroja vzduchu na odstraňovanie prachu musí byť 0,5 MPa ~ 0,7MPa, ak sa používa v špeciálnom prípade, tlak môže byť nižší ako 0,5 MPa;

Odolnosť zberača prachu: P<>

Účinnosť zberača prachu: η≥99,5%;

rýchlosť filtrovania vzduchu: ≤4 (m/min);

Špecifikácia filtračného puzdra: Φ140×1600, Φ140×2000, Φ140×2400 (mm)

Princíp fungovania a vlastnosti hlavných komponentov

Horná časť poľa

Horná skrinka je súčasťou na zber filtrovaného čistého vzduchu, doplneného výstupom vzduchu na vrchu a obsahuje v ňom prúdové zariadenie. Pri otváraní horného krytu horného krytu je možné zariadenie vzduchového prúdu skontrolovať a vymeniť (nie je to normálne).

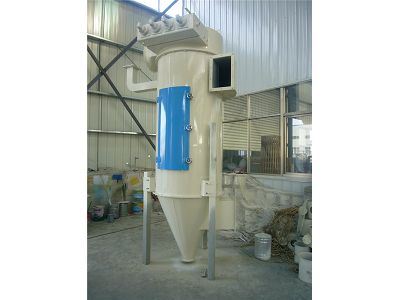

Stredná skrinka

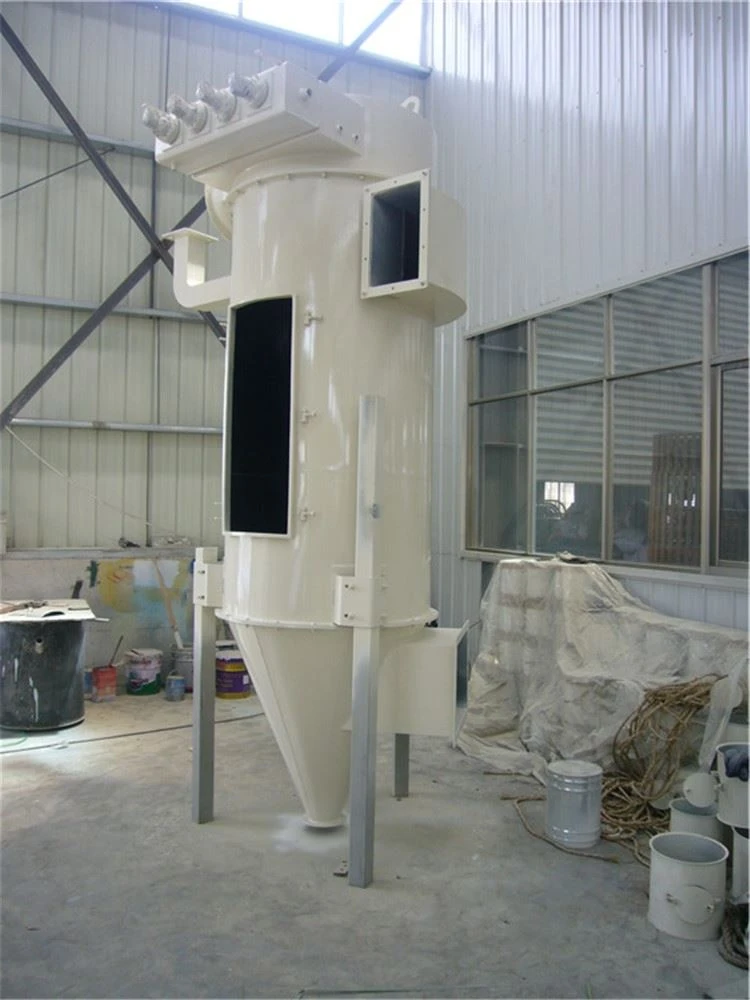

Stredná skrinka je súčasťou filtrovania prichádzajúceho vzduchu obsahujúceho prach a tiež na usadzovanie veľkých prachových častíc; horná časť je spojená s horným boxom, spodná je spojená s spodnou skrinkou a je v nej filtračné puzdro. Na krabici sú kontrolné dvere, ktoré je možné otvoriť na kontrolu a výmenu filtračného puzdra.

Dolné pole (ploché dno – spodná skrinka, kužeľové dno – bunker)

Spodná skrinka je komponentom na vypúšťanie prachu a je v ňom vybavená zariadením na vypúšťanie prachu. Spodná časť má vývod prachu, ktorý je spojený so vzduchovým uzáverom. Na boku spodnej skrinky je šachta a používa sa na kontrolu zariadenia na vypúšťanie prachu a pridanie mazacieho oleja pri jeho otvorení. Prach sa vypúšťa cez kužeľový bunker pomocou gravitácie prachu, takže prach sa môže zbierať pozdĺž kužeľového povrchu a vypúšťať.

Technické parametre
